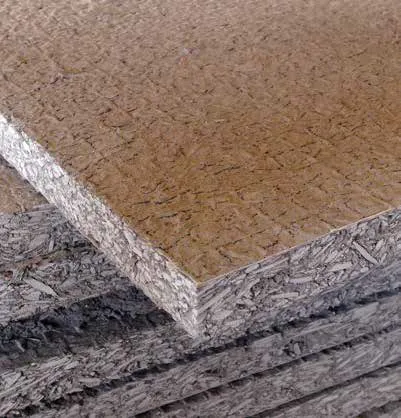

Placas de arcilla y cáñamo para construcción en seco
Las placas Kartonsan® Light son paneles de construcción en tierra cruda y cáñamo destinados a la ejecución de tabiques, trasdosados, revestimientos y falsos techos interiores mediante sistemas en seco.
Pueden cumplir la misma función constructiva que las placas de yeso laminado en estas aplicaciones, pero su composición y acabado son diferentes. Están pensadas para proyectos que buscan incorporar materiales naturales y superficies de arcilla en espacios interiores, tanto en obra nueva como en rehabilitación.
Cada placa está compuesta aproximadamente por un 60 % de arcilla pura y un 40 % de cáñamo, sin adición de arena ni otros componentes, salvo una malla exterior de fibras de lino que refuerza ambas caras. La arcilla actúa como aglomerante de las fibras y partículas de cáñamo, mientras que la malla aporta estabilidad y resistencia al conjunto.
La capacidad activa de la arcilla
La documentación técnica denomina «activa» a la fracción más fina de la arcilla, con una granulometría comprendida entre 0 y 0,002 mm, por su capacidad de reaccionar con el vapor de agua.
La elevada proporción de arcilla activa permite que Kartonsan® Light absorba vapor cuando aumenta la humedad ambiental y lo libere cuando el ambiente vuelve a estar más seco. De esta manera, la superficie contribuye a amortiguar las variaciones de humedad relativa dentro de la estancia.
Su masa y capacidad calorífica también aportan inercia térmica al cerramiento, ayudando a acumular parte del calor y liberarlo de forma más gradual.
Kartonsan® Light no sustituye al aislamiento térmico. Su comportamiento debe entenderse dentro del sistema completo, formado por la estructura, el aislamiento, las placas, las fijaciones y el acabado. Las prestaciones térmicas y acústicas finales dependen de la composición elegida, los espesores empleados y la correcta ejecución de todos sus encuentros.
Construcción en seco con materiales naturales

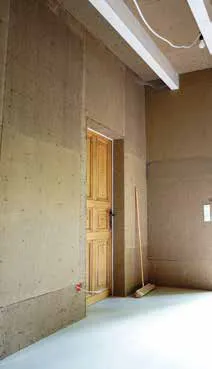

Las placas permiten crear divisiones interiores y revestir muros sin levantar todo el elemento con ladrillo y mortero ni aplicar gruesas capas de revoco.
Pueden instalarse:

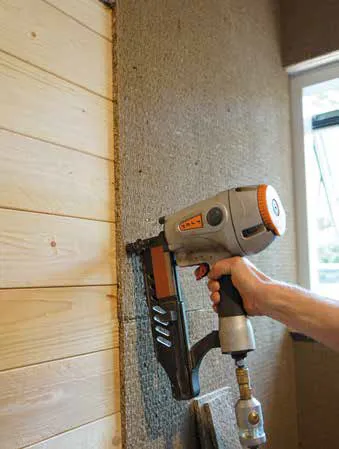

- Sobre estructuras de madera.
- Sobre perfilería metálica para construcción en seco.
- Sobre tableros y otros soportes continuos.
- Directamente sobre determinados soportes mediante adhesivo de arcilla, cuando el tipo de placa y las condiciones del soporte lo permiten.
- Como revestimiento interior de sistemas de aislamiento.
- En cámaras destinadas al paso de instalaciones.

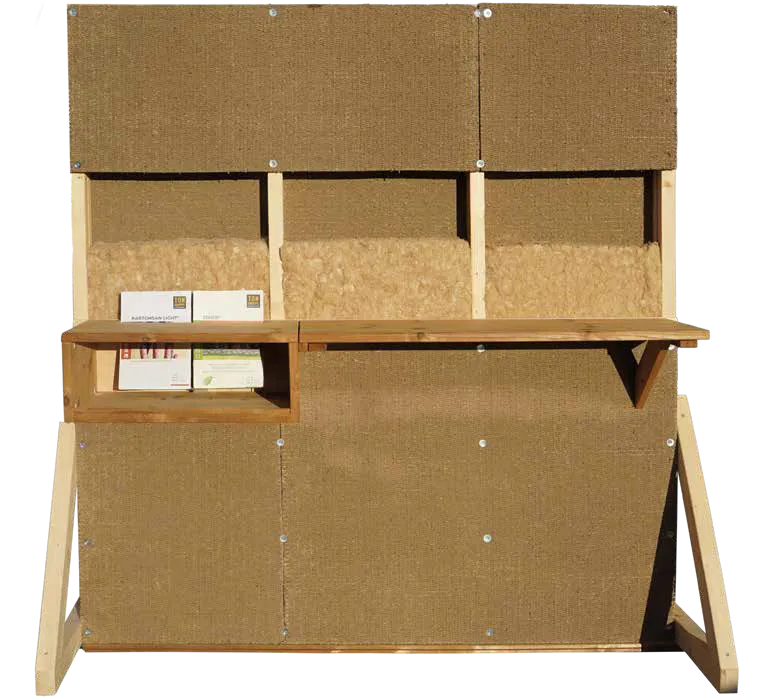

En los sistemas desarrollados por Ton Gruppe®, las placas pueden combinarse con la estructura de madera, corcho y madera FixBit®, aislamientos de cáñamo o yute y acabados de arcilla. También pueden colocarse sobre estructuras de madera convencionales o perfiles metálicos adecuados para construcción en seco.
La elección de la estructura, el aislamiento y el espesor de la placa debe realizarse en función del uso previsto y de las prestaciones que necesite alcanzar el cerramiento completo.
Acabados compatibles
La superficie puede terminarse con un revestimiento fino de arcilla o de cal, reforzado mediante malla o bandas específicas en las juntas.
El fabricante contempla dos formas principales de refuerzo:
- Colocación de bandas de lino, fibra de vidrio o yute sobre las juntas.
- Incorporación de una malla de refuerzo sobre toda la superficie del revestimiento.
Cuando se coloca malla continua, esta debe quedar embebida en el revestimiento y no terminar directamente sobre las juntas de las placas. Los encuentros entre materiales diferentes y las esquinas requieren una atención específica para reducir el riesgo de fisuras.
Para aprovechar al máximo la capacidad de absorción y liberación de vapor de la arcilla, se recomienda utilizar acabados compatibles y permeables al vapor. No es imprescindible utilizar exclusivamente los revestimientos de la marca, pero sí comprobar su compatibilidad con la placa, el espesor de aplicación y el sistema de refuerzo.
¿Cuándo elegir Kartonsan® Light?
Kartonsan® Light resulta especialmente interesante cuando la elección de los materiales interiores, la regulación de la humedad y los acabados naturales forman parte de los objetivos de la obra.
No se plantea únicamente como una sustitución directa de las placas de yeso laminado, sino como una solución para proyectos en los que las propiedades de la arcilla y la coherencia del conjunto constructivo aportan un valor específico.
Aplicaciones

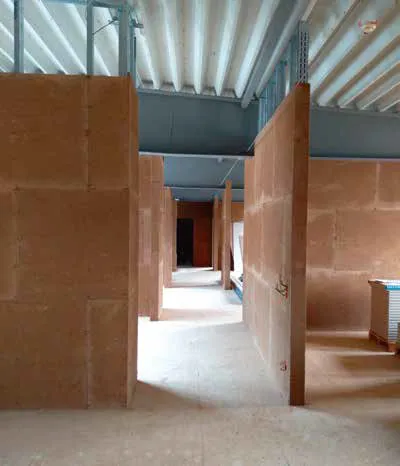

- Paredes divisorias interiores.

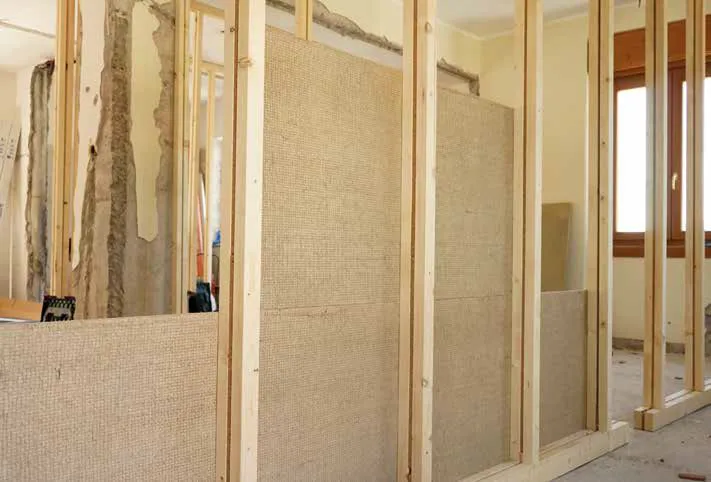

- Trasdosados sobre muros existentes.
- Revestimiento de superficies continuas.
- Falsos techos.
- Cámaras para instalaciones.
- Sistemas de aislamiento interior.
- Revestimiento de estructuras de madera o metal.
- Soporte para acabados continuos de arcilla o cal.

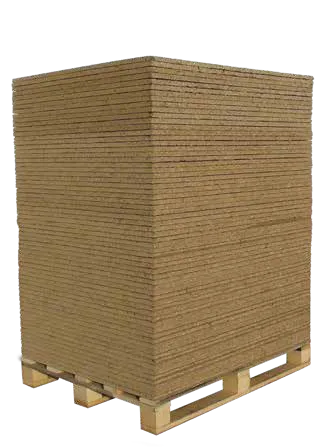

Formatos disponibles
- Espesores: 10, 14 y 22 mm.
- Dimensiones: 1.250 × 1.000 mm.
- Superficie por placa: 1,25 m².
- Densidad aproximada: 750 kg/m³.
- Composición: aproximadamente 60 % de arcilla pura, 40 % de cáñamo y malla exterior de fibras de lino.
- Reacción al fuego: B-s1,d0.
- Superficie: rugosa y porosa.
- Uso: interiores.

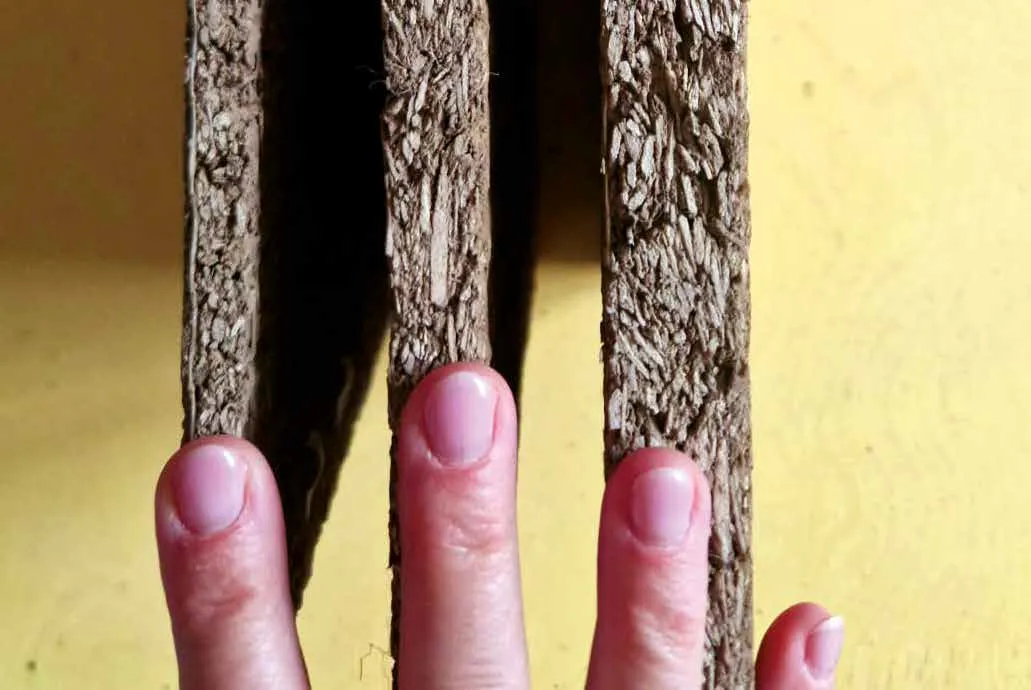

Elección del espesor
La elección depende del soporte, la separación entre apoyos y la aplicación prevista:
- Kartonsan® Light 10 mm: placa soporte de revestimiento para su colocación sobre superficies continuas, como tableros y determinados muros.
- Kartonsan® Light 14 mm: placa multiuso para paredes, trasdosados y techos sobre estructuras con una separación máxima entre apoyos de 31,25 cm.
- Kartonsan® Light 22 mm: placa para tabiques, trasdosados y falsos techos, con una separación máxima entre apoyos de 62,5 cm en paredes y 41,6 cm en techos.
Las condiciones de instalación, el peso por placa, las fijaciones y la separación máxima entre apoyos deben comprobarse en la documentación correspondiente a cada espesor.
